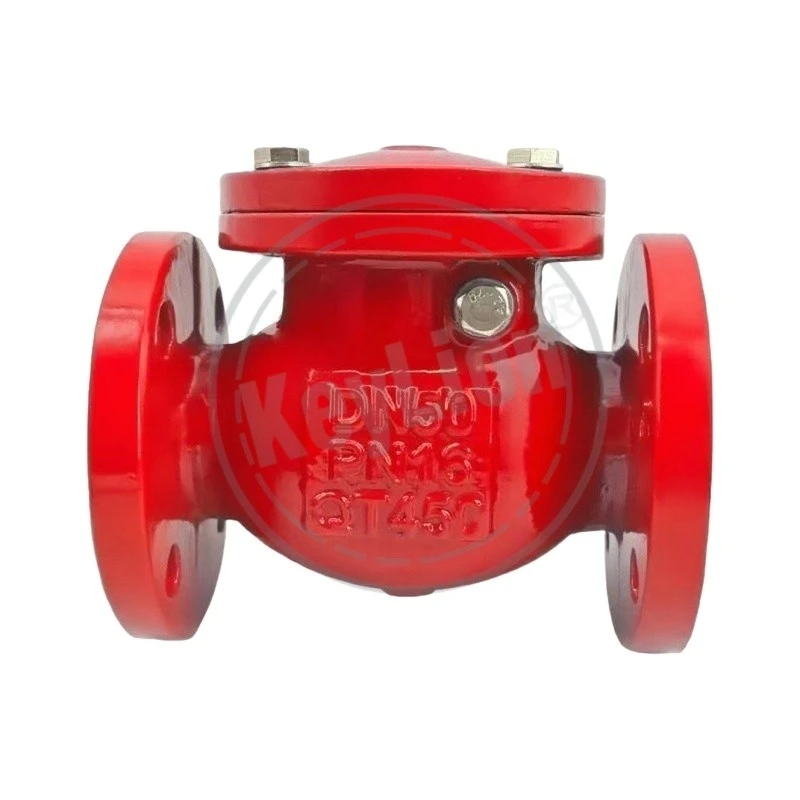

100-mm-Rückschlagventil
Produktübersicht
Das 100-mm-Rückschlagventil wurde entwickelt, um einen Rückfluss in Rohrleitungssystemen zu verhindern und Pumpen und Geräte vor Rückfluss und plötzlicher Flüssigkeitsumkehr zu schützen.
Die Scheibe öffnet sich bei Vorwärtsströmung und schließt automatisch, wenn sich die Strömung umkehrt, angetrieben durch Schwerkraft und Gegendruck. Der Aufbau ist einfach, stabil und für den Dauerbetrieb geeignet.
Es wird häufig in der Wasserversorgung, HVAC-Systemen, Industrierohrleitungen und Pumpenauslassleitungen eingesetzt.
Produktparameter
Design- und Verbindungsstandards: Entworfen nach BS EN 12334 / API 6D; Flanschbohrungen entsprechen EN 1092-2 PN16 oder ASME B16.1.
|
Parameter |
Spezifikationsdetails |
|
Produktname |
100-mm-Rückschlagventil |
|
Hauptmaterial |
Sphäroguss (QT450-10) |
|
Arbeitstemperatur |
0 Grad bis 80 Grad (32℉ bis 176℉) |
|
Größe |
100 mm (4 Zoll), erhältlich von 2 Zoll bis 12 Zoll |
|
Druckbewertung |
1,0 MPa/1,6 MPa/2,5 MPa |
|
Arbeitsmedium |
Wasser/Abwasser |
|
Farbe |
Blau/Rot |
|
Anwendungen |
Wasseraufbereitung, HVAC, Pumpstationen, Kommunaltechnik |
|
Körper |
Sphäroguss, QT450-10 |
|
Querstange/Vorbau |
Edelstahl 304 |
|
Scheibe |
Sphäroguss mit EPDM-Beschichtung |
|
Siegel |
EPDM (weich sitzend) |
|
Bolzen |
Edelstahl 304 |
Kernvorteile
Das Design mit voller Bohrung ermöglicht es der Scheibe, den Strömungsweg vollständig freizugeben, was den Druckabfall minimiert und die langfristigen Pumpenergiekosten senkt.
Jede Einheit wird einem hydrostatischen Test unterzogen-kalibriert bei 24 Bar für das Gehäuse und 17,6 Bar für den Sitz (bei 1,6 MPa-Ventilen)-um eine zuverlässige Abschaltung-zu bestätigen, bevor sie das Werk verlässt.
Innen und außen mit einer schmelzgebundenen Epoxidbeschichtung mit einer Dicke von über 250 Mikrometern überzogen, um den Sphärogusskörper vor Korrosion in feuchten oder vergrabenen Umgebungen zu schützen.
Innen und außen mit einer schmelzgebundenen Epoxidbeschichtung mit einer Dicke von über 250 Mikrometern überzogen, um den Sphärogusskörper vor Korrosion in feuchten oder vergrabenen Umgebungen zu schützen.
Ein interner, geschlossener Scharnierstift aus Edelstahl verhindert das Eindringen von außen in das Gehäuse und verhindert so mögliche Leckagen an den Gelenken.
Fabrikkapazität und Qualitätssicherung
100 % Rückverfolgbarkeit
Mit jeder Charge wird ein Mühlentestzertifikat (EN 10204 3.1) geliefert, das eine vollständige Überprüfung der Material- und Drucktestdaten gewährleistet.
CNC-Bearbeitungspräzision
Alle Flanschflächen und Dichtungskomponenten werden in automatisierten CNC-Zentren bearbeitet, um Maßtoleranzen von ±0,05 mm für eine perfekte Ausrichtung vor Ort zu gewährleisten.
Lieferzuverlässigkeit
Monatliche Produktionskapazität von 5,000+ Einheiten für die 100-mm-Spezifikation. Die Standardvorlaufzeit für vollständige Containerladungen beträgt 30–45 Tage.
OEM/ODM-Service
Individuelles Logo-Guss auf Ventilkörpern und individuelle Farbanpassung der Lackierung auf Anfrage möglich.
Exportverpackung und Logistik
Standardverpackung
Verpackt in seetüchtigen, begasungsfreien Sperrholzkisten mit Innenpolsterung und Feuchtigkeitsbarrieren, um das Risiko von Beschichtungs- oder Strukturschäden während des internationalen Transports zu minimieren.
Schifffahrtshäfen
Bequemer logistischer Zugang über die Häfen Shanghai oder Qingdao, China.
Technische Unterstützung
2D-/3D-CAD-Zeichnungen (.dwg/.step) und umfassende PDF-Datenblätter sind auf Anfrage für Ihre Projektunterlagen verfügbar.
